ZDLJP型電子式精小型電動單座調節閥

更新：2023-06-05 點擊：653

閥門品牌：遠大閥門有限公司
聯系電話： 13918291052

產品介紹

ZDLJP型電子式精小型電動單座調節閥，是工控系統中應用較多的一種。由低流阻直通單座閥配電子式直行程電動執行器3810L系列組成。電動執行機構內有伺服放大器，無需另配用伺服放大器，有輸入控制信號（4-20mA DC或1-5V DC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
單座調節閥是一種單座高精度的調節閥，具備以下設計特色：
l 采用等截面S形流道，流阻小，流通能力大
l 小規格閥芯閥桿采用一體式結構，避免了銷釘或焊接帶來的問題
l 小規格采用頂部導向結構，結構緊湊，流量通暢，不易卡堵
l 大規格采用壓圈導向結構，結構簡單，有效防止閥芯抖動，裝拆、維護方便
l 可調范圍大，調節精度高
l 電動執行機構為電子式電動執行機構，為一體式結構，功能強大
l 適用于各種流體介質的控制
調節閥的流量特性分為固有流量特性及安裝流量特性，固有流量特性又稱理想流量特性，是指閥前、閥后壓差保持不變的狀態下，介質流量隨開度變化的特性。
常用的流量特性為：等百分比特性（也叫對數特性）、線性（也叫直線特性），以及快開特性。直線特性的調節在小開度時，流量相對變化值大，靈敏度高，但不易控制，而在大開度時，流量相對變化小。等百分比特性的調節閥在小開度時，流量相對變化值小，調節平衡緩和，而在大開度時，流量相對變化大。
等百分比流量特性，是指閥門開度的相對位移變化所引起的流過閥門介質相對流量變化，與此點的相對流量成正比關系。

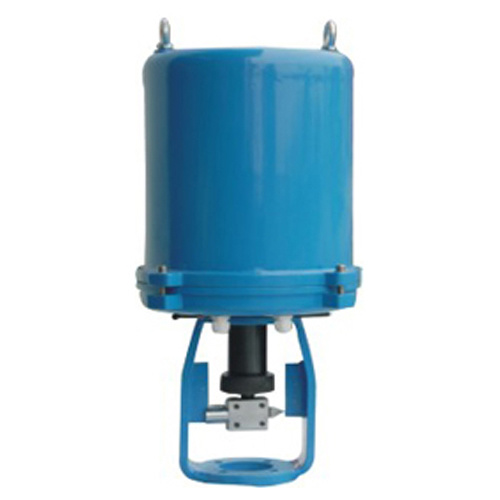

配套執行機構

3810L系列執行器有以下主要特點：
■執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和對應的電源即可工作。內設接線端子，接線極為簡單方便。
■ 執行器的關鍵部件 — 控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
■驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
■ 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
■ 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
■ 用狀態選擇開關可以設定（正、反動作。）
■ 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
■ 調整工作零點（始點）和行程（終點）簡單易行。
■ 當突然斷電時，能確保閥芯自鎖。
■ 采用同步皮帶轉動，有效降低了噪音。
■ 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護
