Z941H礦用防爆電動閘閥

更新：2022-10-18 點擊：389

閥門品牌：遠大閥門有限公司
聯系電話： 13918291052

產品介紹

Z941H礦用防爆電動閘閥

Z941H礦用防爆電動閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。

產品名稱：	礦用防爆電動閘閥	產品型號：	Z941H
公稱通徑：	DN50～DN1200	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	-20oC～+150oC～425oC～550oC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽

產品說明

Z941H礦用防爆電動閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

應用規范

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標志		GB/T12220
供貨		JB/T7928

產品特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

主要零件材料及性能

體蓋板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Cr13/柔性石墨 OS軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

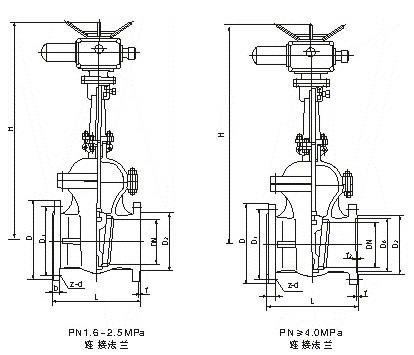

外形結構圖

主要外形規格尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值			電裝型號
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	質量(kg)	電裝型號
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	?	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
