上海滬工閥門氣動對夾式硬密封蝶閥

更新：2023-03-28 點擊：865

閥門品牌：遠大閥門有限公司
聯系電話： 13918291052

產品介紹

一、氣動對夾式硬密封蝶閥用途和使用范圍
氣動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
布雷特系列氣動真空蝶閥主要性能：
漏率：≤1.3×10-9Pa.M3/S；
適用壓力范圍：1.3×10-5Pa～3×105Pa;
工作溫度：氟橡膠-25℃～+150℃；
安裝位置：任意；
氣源壓力：0.4－0.6Mpa；
閥板兩側壓力差與閥門開、關無關；
壽命：≥10000次。

二、氣動對夾式硬密封蝶閥原理
以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。

三、氣動對夾式硬密封蝶閥特點
氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。

四、氣動對夾式硬密封蝶閥主要零件材料
體、桿、板不銹鋼、碳鋼鍍鎳；
密封件氟橡膠、氟橡膠

五、氣動對夾式硬密封蝶閥特點
1、防爆、開關、定位器

2、國產精品、技術精湛、應濟適用

3、通道流暢、運動平穩、應用廣泛

4、啟閉扭矩小、操作靈活方便、省力節能

5、耐高溫、耐高壓、耐腐蝕、耐磨損、使用壽命長

6、三維偏心原理設計、蝶板開啟瞬間分離密封面

7、多層次密封結構、密封性能卓越

技術規范
設計依據		GB標準	ANSI標準
設計標準		GB/12238	API609
結構長度	對夾式鏈接	GB12221	ANSI B16.10 ANSI B16.5(2-24")
連接法蘭尺寸		GB/9113、JB/T79	ANSI B16.47(26-32")
實驗和檢驗		JB/T9092	API598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN50~800mm
連接方式	對夾式
氣缸選配	AT系列、GT系列、AW系列、進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可選）
公稱壓力	16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用:4~8bar、單作用:5~8bar
介質溫度	W1:-40~180℃、W3：-30~425℃、W4：-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y）

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級

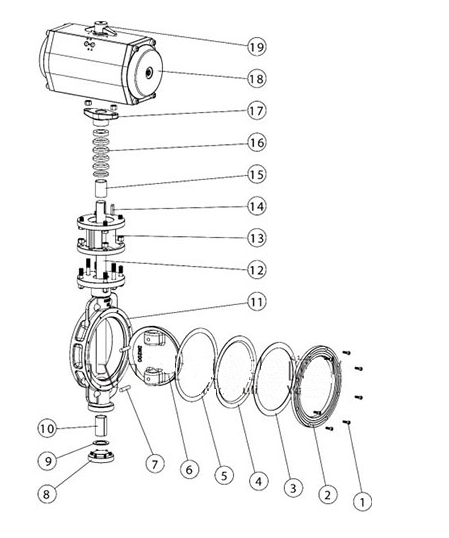

主要零件材質表
序號	零件名稱	材質			序號	零件名稱	材質
序號	零件名稱	C	P4	P6	序號	零件名稱	C	P4	P6
1	內六角螺絲	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	11	閥體	WCB	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	12	閥桿	1Cr13	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti
3	墊片	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	13	連接支架	WCB	WCB	WCB
4	閥座	PTFE.不銹鋼+柔性石墨			14	鍵	45	45	45
5	墊片	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	15	襯套	PTFE.復合軸承
6	蝶板	WCB	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni12Mo2Ti	16	填料	PTFE.柔性石墨
7	圓柱銷	45	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	17	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	下蓋	WCB	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni12Mo2Ti	18	氣動裝置	擠壓鋁合金
9	墊片	PTFE.不銹鋼+柔性石墨			19	位置指示器	塑料
10	襯套	PTFE.復合軸承
